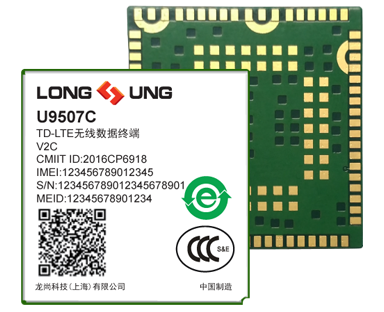

U9507C V2C 是龍尚科技推出的一款 Open linux LTE Cat4 無線通信模塊，內置豐富的網絡協議，集成多 個標準接口；可以工作在 LTE-TDD/LTE-FDD/TD-SCDMA/UMTS/EVDO/EDGE/GPRS/CDMA/GSM/GPS /BDS 等多種制式。

在 LTE-TDD/LTE-FDD 制式下，U9507C V2C 上下行速率可以達到 50Mbps 和 150Mbps，在沒有 LTE 覆 蓋 的 情 況 下 ， U9507C V2C 還 可 以 可 靠 安 全 地 注 冊 到 3G （ TD-SCDMA/UMTS/EVDO ） 或 2G （EDGE/GPRS/CDMA）網絡。

U9507C V2C 除了提供高速數據接入，還提供短信、彩信、電話薄、語音通話等功能，并能夠被用在路由 器、DTU、CPE、車載設備、數據卡、移動互聯設備等多個領域。

基本特性

• EDGE multi-slot class 33
• GPRS multi-slot class 33
• 兼容GSM phase 2/2+
• 輸出功率：
- Class 3 (0.25W) for LTE/UMTS/CDMA      - Class 2 (0.25W) for TD-SCDMA       - Class 4 (2 W) for GSM 900      - Class 1 (1 W) for GSM 1800
• 通過AT命令控制：(3GPP TS27.005/ TS27.007,3GPP2 )
• 電壓范圍：3.3V-4.2V
• 低功耗 ：  - 休眠模式：3mA          - 漏電流：16 μA
• 尺寸：31.0mm×30.0mm×2.4mm
• 溫度范圍：  -40°C to +85°C
• 包裝方式：載帶；44*2.9mm，400Pcs


頻段配置:
U9507C V2C：
• LTE-TDD 四頻 Band 38/39/40/41
• LTE-FDD 四頻 Band 1/3/5/8
• TD-SCDMA 雙頻 Band 34/39
• UMTS 雙頻 Band 1/8
• EVDO 單頻 BC0
• CDMA1x 單頻 BC0
• GSM 雙頻 Band 3/8

數據接入規格:

• 支持 Release 11 Category 4
• LTE-FDD up to 150 Mbps DL,50 Mbps UL
• LTE-TDD up to 130 Mbps DL,35 Mbps UL
• DC-HSPA+ up to 42.2Mbps DL,5.76Mbps UL
• TD-SCDMA up to 4.2 Mbps DL,2.2 Mbps UL
• 1xEV-DO ReA up to 3.1Mbps DL,1.8Mbps UL
• EDGE class 33: 296kbps DL,236.8kbps UL
• GPRS class 33: 107kbps DL,85.6kbps UL
• CSD up to 14.4 kbps
• 非透明傳輸模式
• 支持PBCCH
• PPP-stack
• Coding schemes CS 1,2,3,4
• TCP/IP
• NDIS

GNSS:

• GPS頻率：1575.42MHz
• 至少支持44信道
• 靈敏度：  - 捕獲：-158dBm     - 跟蹤：-162dBm
• TTFF
- 冷啟動：28S       - 溫啟動：18S        - 熱啟動：1S

接口：

- 電源
- USB 2.0 high speed *1
- UICC/SIM/UIM interface 3 V / 1.8 V
- UART（3個）
- PCM（1個）
- Antenna interface（主集、分集、GNSS各一個）
- HSIC（1個）
- SDIO（1個）
-Wifi（1個）
- SGMII（1個）
- Reset（1個）
-ADC（1個）

短信規格：

• 點對點 MO 和 MT      • SMS 小區廣播       • Text 和 PDU 模式

協議棧：

TCP/ UDP/ PPP/ FTP/ HTTP/ HTTPS/SMTP*/ SMTPS*/ MMS/ FTPS*/ NTP/PING/ QMI/ SSL/ NITZ/ CMUX/ MQTT
